Светильник INSEL LED EX

Установка

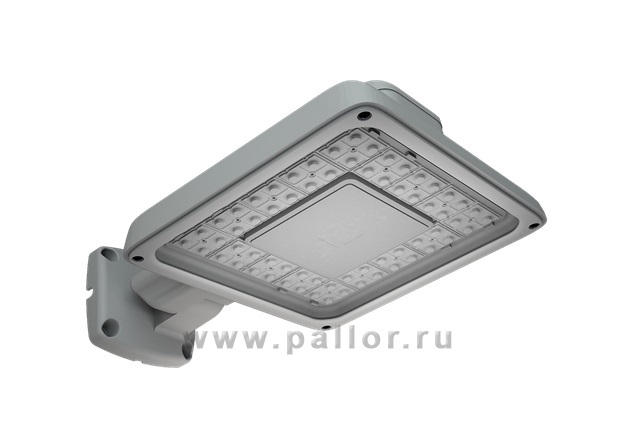

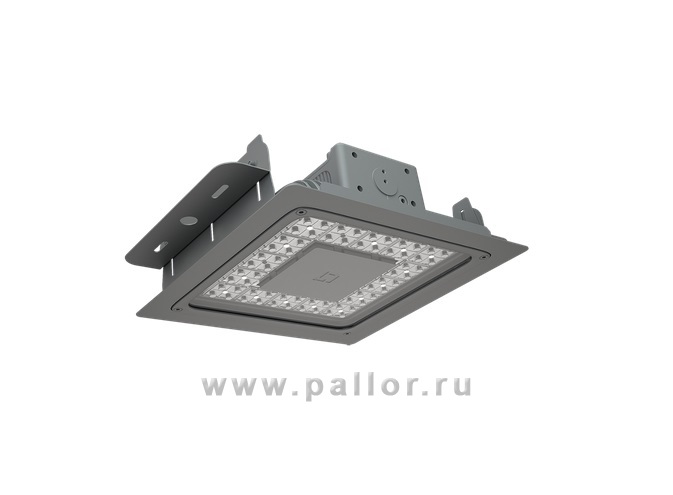

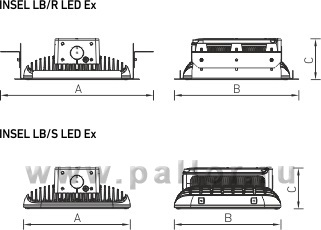

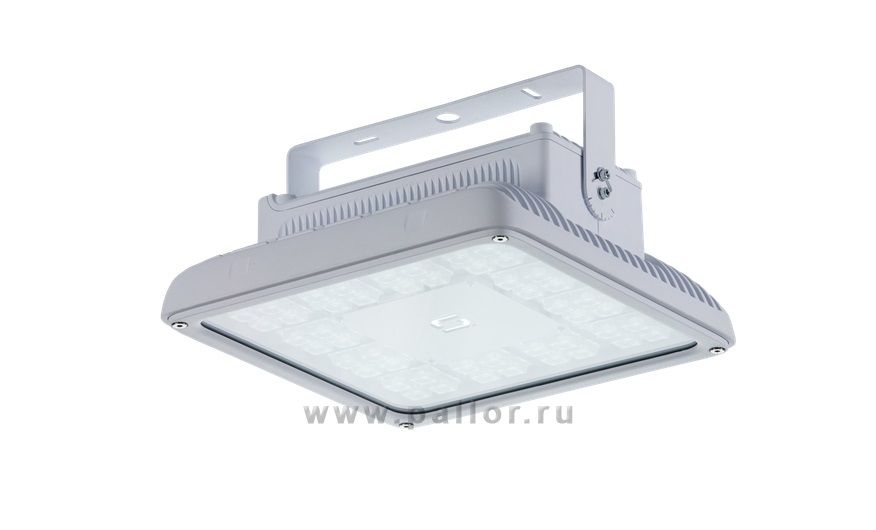

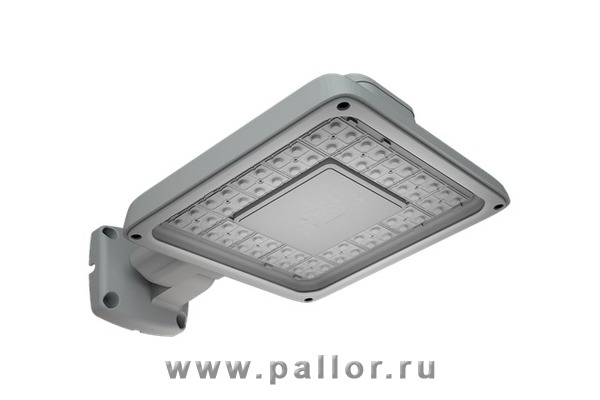

Взрывозащищенные светодиодные промышленные светильники серии INSEL LED. Светильники INSEL LB/S LED EX предназначен для монтажа непосредственно на потолок в помещении или на улице под навесом, крепежный элемент (скоба) идет в комплекте со светильником. Угол наклона прибора регулируется в диапазоне от 0 до 45°. Установка на стену или консоль возможна с помощью поворотных кронштейнов (заказываются отдельно). Светильники  INSEL LB/R LED EX предназначены для встраиваемого монтажа с помощью специального крепления.

Конструкция

Оптическая часть: линзы из полиметилметакрилата (ПММА) или прозрачное боросиликатное стекло. Несколько вариантов углов рассеивания: 65, 90, 90х30, 120, 140 градусов. Светодиоды SMD.
Корпус выполнен из литого алюминиевого сплава без примесей меди, окрашен порошковой краской в серый цвет. Рассеиватель крепится к корпусу с помощью рамки, которая обеспечивает взрывонепроницаемость. Блок питания (драйвер) и клеммы располагаются в отдельном отсеке с видами взрывозащиты «е» (повышенная надежность против взрыва) и «m» (заполнение компаундом).  Светодиодный модуль и датчики движения и освещенности располагаются также в отдельном отсеке с видом защиты «d» (взрывонепроницаемая оболочка). Вид взрывозащиты светильников «t» (оборудование с видом защиты от воспламенения пыли).

Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079.
Маркировка взрывозащиты:
1 Ex dem II T6 Gb/Ex tb IIIC Ta 80°C Db – для светильников мощностью 70 Вт, 80 Вт.
1 Ex dem II T5 Gb/Ex tb IIIC Ta 100°C Db – для светильников мощностью 100 Вт, 120 Вт.
Подключение: винтовые клеммные зажимы,3х1,5~4 мм2 (L+N+PE).
Диаметр питающего кабеля: 6-12 мм.
Источник питания: встроенный, расположен в отдельном объеме, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС), AC/DC.
Заземление: внутреннее и внешнее, винты М5 из коррозионно стойкой фрикционно безопасной стали.
Коннекторы для подвода питания: сертифицированные в соответствии с ТР ТС 012/2011, входят в комплект поставки.

Дополнительные опции:
HFD - диммирование по протоколу DALI
HFR - диммирование по протоколу 1-10 V
MS - встроенный микроволновый датчик движения и освещенности.

Индекс цветопередачи >80. Температура цвета 5000 К.

Температура эксплуатации от -60°C до +55°C

Заводская гарантия 18 месяцев.

Область применения

Применяется в нефтегазовой промышленности во взрывоопасных зонах.
