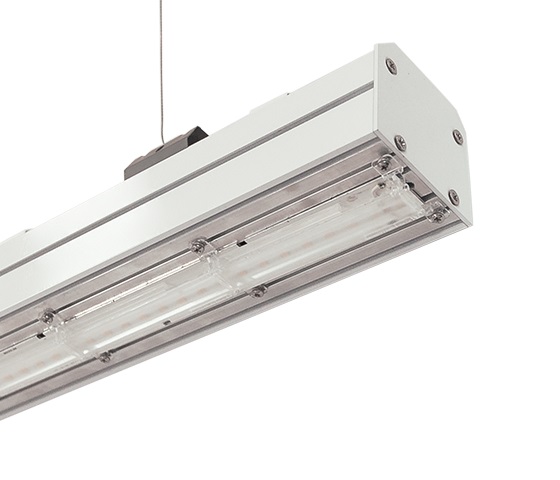

Светильник ДСО04-70-002 Magistral 840

Артикул: ДСО04-70-002 Magistral 840
Код: 1163407002
Мощность, Вт: 67
Цоколь: (LED)
Размеры, мм: 1433х69x82
Масса, кг: 3.00
Цена: по запросу Купить
Характеристики светильника
Производитель
Серия
Размеры, мм
1433х69x82
Масса, кг
3.00
Степень защиты
IP20
Оптическая часть
рассеиватель опаловый, прозрачный
PFC
0.98
Цвет корпуса
белый

Описание светильника ДСО04 Magistral

Установка

Светодиодный светильник. Монтаж осуществляется на ровную на поверхность потолка или подвешивается на регулируемых тросах. Установка одиночных светильников или соединение в линию нескольких светильников (аксессуары для соединения заказываются отдельно). Возможно построение линий различной геометрии (прямые, перекрестные, под углом 90 градусов).
Все светильники с магистральной проводкой, на одну фазу допускается подключать: ДСО04-35 - максимально 80 шт. светильников, ДСО04-70 - 40 шт., ДСО04-140 - 20 шт.

Конструкция

Оптическая часть: опаловый рассеиватель или вторичная оптика в виде линз с различными типами КСС. Степень защиты IP20 или IP23. Степень защиты IP23 достигается путем установки на корпус светильника крышки, зафиксированной специальной скобой.
Корпус из окрашенного алюминия. С торцов устанавливаются металлические торцевые крышки. Тросовые подвесы, элементы для соединения заказываются дополнительно.
В светильнике возможна установка блока аварийного питания (БАП).

Цветопередача на уровне Ra>80. Светоотдача до 136 Лм/Вт. Температура света 4000 К (нейтральный белый свет), под заказ возможно производство светильников со цветовой температурой 3000 К и 5000 К.

Заводская гарантия - 36 месяцев.

Область применения

Общее освещение помещений торгового назначения (супермаркетов, гипермаркетов, торгово-развлекательных центров), складских комплексов, промышленных предприятий.

Сфера применения
Светильник соответсвует всем требованиям нормативов РФ и Таможенного Союза по ЭМС.
  • Общественные здания
  • Коридоры
  • Заведения культуры и отдыха
  • Магазины и бутики
  • Супермаркеты и торговые центры
  • Производственные помещения и цеха
  • Складские помещения и гаражи
Модификации светильника ДСО04 Magistral
Артикул Код Мощность, Вт Цоколь Размеры, мм Масса, кг Примечание Цена, руб Ед.изм Заказ
ДСО04-70-001 Magistral 840 ДСО04-70-001 Magistral 840 1163407001 72 (LED) 1404х69x96 2.70
8500 Лм, 4000 К, 123 Лм/Вт, КСС Д, опаловый рассеиватель
По запросу
В корзину
ДСО04-70-041 Magistral EM 840 ДСО04-70-041 Magistral EM 840 1163407041 72 (LED) 1404х69x96 3.20
8500 Лм, 4000 К, 123 Лм/Вт, КСС Д, БАП, опаловый рассеиватель
По запросу
В корзину
ДСО04-140-001 Magistral 840 ДСО04-140-001 Magistral 840 1163414001 144 (LED) 2809х69x96 6.00
17000 Лм, 4000 К, 123 Лм/Вт, КСС Д, опаловый рассеиватель
По запросу
В корзину
ДСО04-35-002 Magistral 840 ДСО04-35-002 Magistral 840 1163435002 35 (LED) 1433х69x82 3.00
4736 Лм, 4000 К, 135 Лм/Вт, КСС Г, линзы
По запросу
В корзину
ДСО04-70-042 Magistral EM 840 ДСО04-70-042 Magistral EM 840 1163407042 67 (LED) 1433х69x82 3.50
8935 Лм, 4000 К, 133 Лм/Вт, КСС Г, линзы, БАП
По запросу
В корзину
ДСО04-140-002 Magistral 840 ДСО04-140-002 Magistral 840 1163414002 134 (LED) 2866х69x82 6.00
17870 Лм, 4000 К, 133 Лм/Вт, КСС Г, линзы
По запросу
В корзину
ДСО04-35-003 Magistral 840 ДСО04-35-003 Magistral 840 1163435003 35 (LED) 1433х69x82 3.00
4756 Лм, 4000 К, 136 Лм/Вт, КСС К, линзы
По запросу
В корзину
ДСО04-70-003 Magistral 840 ДСО04-70-003 Magistral 840 1163407003 67 (LED) 1433х69x82 3.00
8973 Лм, 4000 К, 133 Лм/Вт, КСС К, линзы
По запросу
В корзину
ДСО04-140-003 Magistral 840 ДСО04-140-003 Magistral 840 1163414003 135 (LED) 2866х69x82 6.00
17946 Лм, 4000 К, 133 Лм/Вт, КСС К, линзы
По запросу
В корзину
ДСО04-35-004 Magistral 840 ДСО04-35-004 Magistral 840 1163435004 36 (LED) 1440х69x82 2.70
4848 Лм, 4000 К, 127 Лм/Вт, КСС Г+Д, линзы
По запросу
В корзину
ДСО04-70-004 Magistral 840 ДСО04-70-004 Magistral 840 1163407004 72 (LED) 1440х69x82 2.70
9147 Лм, 4000 К, 126 Лм/Вт, КСС Г+Д, линзы
По запросу
В корзину
ДСО04-140-004 Magistral 840 ДСО04-140-004 Magistral 840 1163414004 146 (LED) 2870х69x82 6.00
18294 Лм, 4000 К, 126 Лм/Вт, КСС Г+Д, линзы
По запросу
В корзину
Крышка 85 Крышка 85 1163000009
Торцевая крышка 1 шт., для светильников модификаций: 0Х1
По запросу
В корзину
Крышка 85L Крышка 85L 1163000010
Торцевая крышка 1 шт. и болты 2 шт., для светильников модификаций: 0Х1. Для L-, Т-, Х-образного соединения
По запросу
В корзину
Крышка 60 Крышка 60 1163000007
Торцевая крышка 1 шт., для светильников модификаций: 002, 042, 003, 004.
По запросу
В корзину
Крышка 60L Крышка 60L 1163000008
Торцевая крышка 1 шт. и болты 2 шт., для светильников модификаций: 002, 042, 003, 004. Для L-, Т-, Х-образного соединения
По запросу
В корзину
Скоба соединительная ДСО04 Скоба соединительная ДСО04 1163000011
Скоба 1 шт. и саморезы 4 шт., для прямого соединения светильников в линию.
По запросу
В корзину
Тросовый подвес SU1 Тросовый подвес SU1 1042051000
Комплект 2 шт., 1 метр
По запросу
В корзину
Тросовый подвес SU3 Тросовый подвес SU3 1042053000
Комплект 2 шт., 3 метра
По запросу
В корзину
Тросовый подвес SU5 Тросовый подвес SU5 1042055000
Комплект 2 шт., 5 метров
По запросу
В корзину
Крышка корпуса 1440 + скобы-фиксаторы Крышка корпуса 1440 + скобы-фиксаторы 1163000002
для светильников модификаций: ДСО04-35/70-004
По запросу
В корзину
Крышка корпуса 1433 + скобы-фиксаторы Крышка корпуса 1433 + скобы-фиксаторы 1163000003
для светильников модификаций: ДСО04-35/70-002, 042, 003.
По запросу
В корзину
ДСО04-35-001 Magistral 840 ДСО04-35-001 Magistral 840 1163435001 36 (LED) 1404х69x96 3.00
5200 Лм, 4000 К, 143 Лм/Вт, КСС Д, опаловый рассеиватель
По запросу
В корзину

Габаритные характеристики и КСС светильника


  • Габаритная схема

  • ДСО04-70-001 опаловый

  • ДСО04-70-002 КСС Г

  • ДСО04-70-003 КСС Д

  • ДСО04-70-004 КСС Г+Д

  • ДСО04-70-005 КСС Д

  • Монтажный чертеж (скоба)

  • Монтажный чертеж (соединительная скоба)

  • X-образный монтаж

  • Г-образный монтаж

  • Монтаж в прямую линию


Дополнительные фотографии светильников

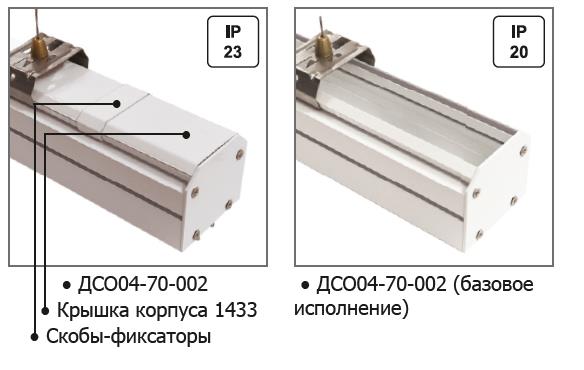

  • IP23, установка на корпус крышки


  • Крышка корпуса 1404 + скобы-фиксаторы

  • Скоба соединительная ДСО04

  • Крышка 85

  • Крышка 85L

  • Тросовый подвес
