Светильник ORION LED 40B Ex

Артикул: ORION LED 40B Ex
Код: 1585000130
Мощность, Вт: 40
Цоколь: (LED)
Размеры, мм: 176х498х110
Масса, кг: 4.90
Цена: по запросу Купить
Характеристики светильника
Производитель
Серия
Размеры, мм
176х498х110
Объем
0,132
Масса, кг
4.90
Степень защиты
IP66
Оптическая часть
рассеиватель из закаленного стекла
PFC
> 0,97
Цвет корпуса
серый

Описание Светильник ORION LED 40B Ex

Установка

Взрывозащищенный светодиодный светильник. Монтируется на поверхность потолка или стены с помощью универсальной поворотной скобы. Крепится на трубу с помощью взрывозащищенного кабельного ввода для трубной проводки LT-EBM2M2GBNS.

Конструкция

Оптическая часть: рассеиватель (плафон) из защитного боросиликатного стекла. Взрывонепроницаемое соединение рассеивателя с корпусом. Светодиоды СОВ.
Корпус выполнены из литого алюминиевого сплава без примесей меди, окрашен порошковой краской в серый цвет. Светодиодный модуль, блок питания и клеммы для подключения питания расположены в отдельном отсеке.

Виды взрывозащиты:  «d» (взрывонепроницаемая оболочка), «t» (оборудование с видом взрывозащиты от воспламенения пыли).

Зоны применения:
по газу – 1, 2 ;по пыли – 21, 22 по ГОСТ Р МЭК 60079
Маркировка взрывозащиты:
1 Ex d IIC T6 Gb/Ex tb IIIC Ta 80° Db – для светильников мощностью 20, 30, 40 Вт
1 Ex d IIC T5 Gb/Ex tb IIIC Ta 100° Db – для светильников мощностью 50, 60, 70, 100 Вт
Подключение: винтовые клеммные зажимы, 3х1,5~4 мм2 (L+N+PE). Предусмотрены модификации с возможностью транзитного подключения.
Источник питания: встроенный, расположен в отдельном объеме, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС).
Заземление: внутреннее и внешнее, винты М5 из коррозионно-стойкой фрикционно-безопасной стали.
Кабельные вводы: сертифицированы в соответствии с ТР ТС 012/2011, заказываются дополнительно.
Светильники поставляются с отверстиями для ввода кабеля, заглушенными сертифицированными взрывозащищенными заглушками.

Температурный режим от -60°C до +55°C. Температура цвета 5000 К. Индекс цветопередачи >75.

Заводская гарантия 18 месяцев.

Область применения

Применяется в нефтегазовой и нефтехимической промышленности. Освещение наружное и внутреннее (взрывоопасных зон в помещениях).

Сфера применения
Светильник соответсвует всем требованиям нормативов РФ и Таможенного Союза по ЭМС.
  • Производственные помещения и цеха
  • Взрывоопасные помещения
Другие модификации Светильник ORION LED 40B Ex
Артикул Код Мощность, Вт Цоколь Размеры, мм Масса, кг Примечание Цена, руб Ед.изм Заказ
ORION LED 20G Ex ORION LED 20G Ex 1585000100 22 (LED) 175х286 3.50
2200 Лм, 5000 К, крепление на трубу
По запросу
В корзину
ORION LED 30G Ex ORION LED 30G Ex 1585000120 30 (LED) 175х286 3.50
3050 Лм, 5000 К, крепление на трубу
По запросу
В корзину
ORION LED 30B Ex ORION LED 30B Ex 1585000110 32 (LED) 176х498х110 4.90
3150 Лм, 5000 К, крепление на скобе
По запросу
В корзину
ORION LED 40G Ex ORION LED 40G Ex 1585000150 40 (LED) 175х286 5.00
4050 Лм, 5000 К, крепление на трубу
По запросу
В корзину
ORION LED 50B Ex ORION LED 50B Ex 1585000140 50 (LED) 176х498х110 4.90
5000 Лм, 5000 К, крепление на скобе
По запросу
В корзину
ORION LED 50G Ex ORION LED 50G Ex 1585000160 50 (LED) 175х286 3.50
5000 Лм, 5000 К, крепление на трубу
По запросу
В корзину
ORION LED 60B Ex ORION LED 60B Ex 1585000170 60 (LED) 210х554х110 5.50
6050 Лм, 5000 К, крепление на скобе
По запросу
В корзину
ORION LED 60G Ex ORION LED 60G Ex 1585000180 60 (LED) 210х342 5.50
6050 Лм, 5000 К, крепление на трубу
По запросу
В корзину
ORION LED 70B Ex ORION LED 70B Ex 1585000190 70 (LED) 210х554х110 5.50
7050 Лм, 5000 К, крепление на скобе
По запросу
В корзину
ORION LED 70G Ex ORION LED 70G Ex 1585000200 70 (LED) 210х342 5.50
7050 Лм, 5000 К, крепление на трубу
По запросу
В корзину
ORION LED 100B Ex ORION LED 100B Ex 1585000210 100 (LED) 210х554х110 5.50
10000 Лм, 5000 К, крепление на скобе
По запросу
В корзину
ORION LED 100G Ex ORION LED 100G Ex 1585000220 100 (LED) 210х342 5.50
10000 Лм, 5000 К, крепление на трубу
По запросу
В корзину
Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS 2327002880 0.20
По запросу
В корзину
Ввод кабельный взрывозащищенный М25х1,5 LT-BUE2MBNS Ввод кабельный взрывозащищенный М25х1,5 LT-BUE2MBNS 4101000030 0.50
для небронированного кабеля
По запросу
В корзину
ORION LED 20B Ex ORION LED 20B Ex 1585000090 20 (LED) 176х498х110 4.90
2000 Лм, 5000 К, крепление на скобе
По запросу
В корзину

Габаритные характеристики и КСС светильника

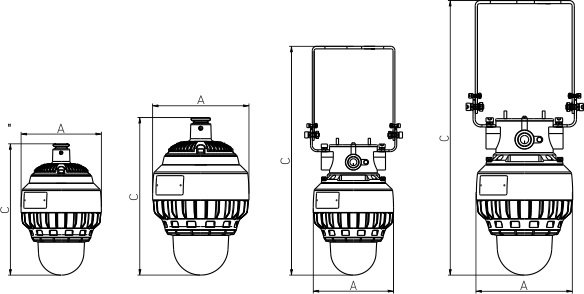

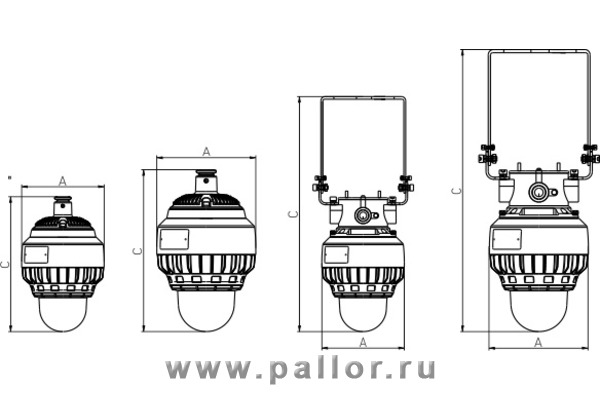

  • Габаритный чертеж

  • ORION LED 30G Ex

  • ORION LED 50G Ex


Дополнительные фотографии светильников

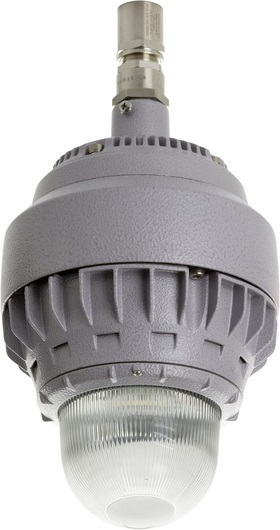

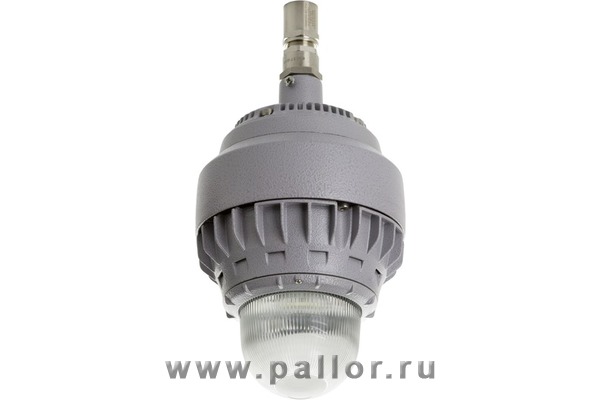

  • ORION LED 20G Ex (крепление на трубу)

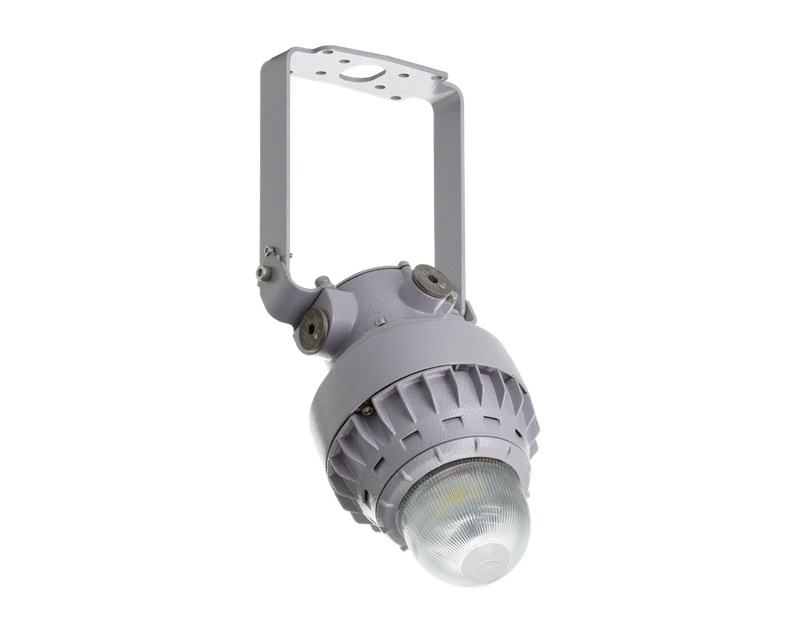

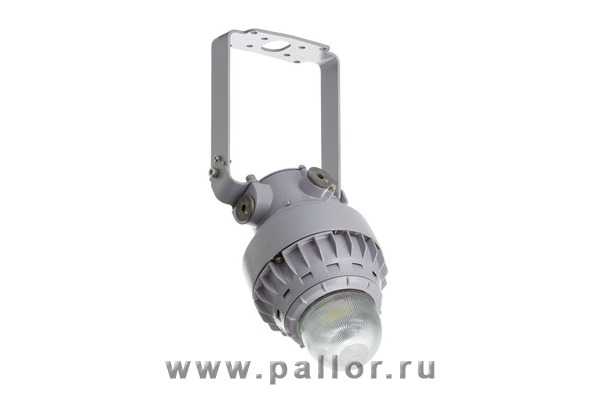

  • ORION LED 20В Ex (крепление на скобе)

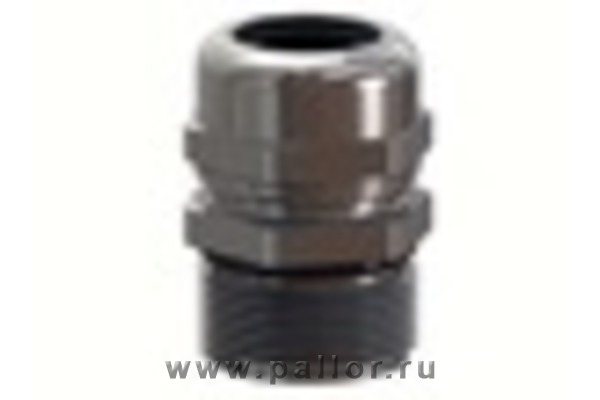

  • Ввод кабельный М25х1,5 LT-KBAO2MBNS

  • Ввод кабельный М25х1,5 для небронированного кабеля LT-BUE2MBNS
