Светильник HB LED EX

Установка

Модульный взрывозащищенный светодиодный светильник. Предназначен для установки на стену, потолок с помощью скобы из стали. Угол поворота прибора регулируется.

Конструкция

Оптическая часть - вторичная оптика в виде линз из поликарбоната. Несколько вариантов углов рассеивания - 30,40,60,80 градусов.
Корпус литой, из алюминиевого сплава без примесей меди, окрашен в цвет металлик. В корпусе располагаются блок питания (драйвер) и . Степень защиты IP66.

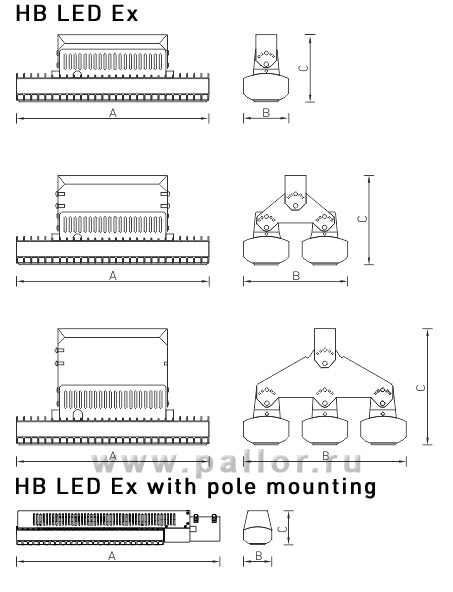

HB LED 75/100 Ex – один светодиодный модуль и крепежный элемент (скоба).
HB LED 150/200 Ex – два светодиодных модуля, соединенные кронштейнами, крепежный элемент (скоба) и взрывозащищенный коннектор для подвода питания и транзитного подключения.

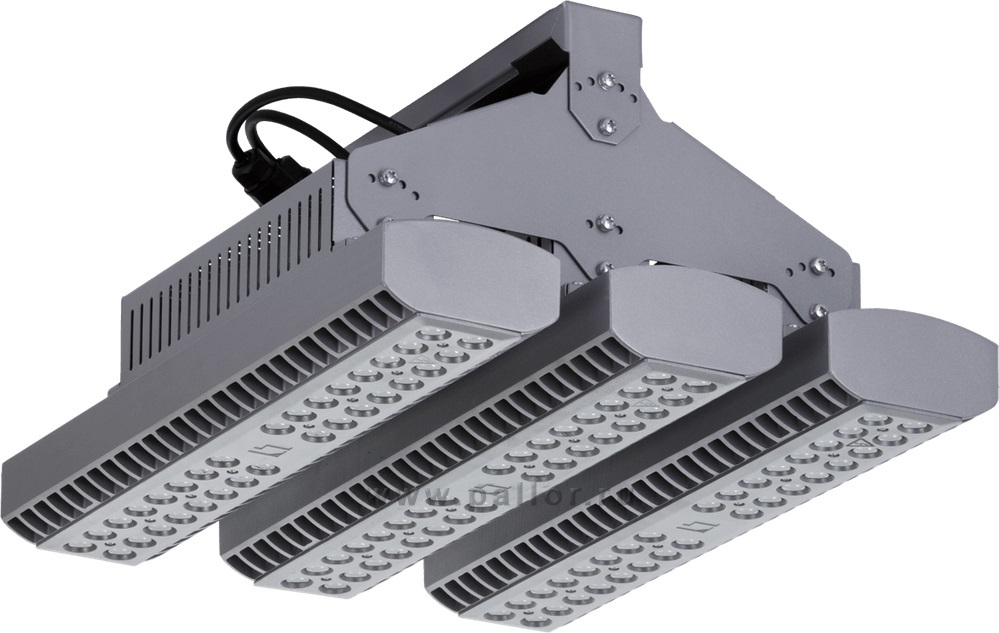

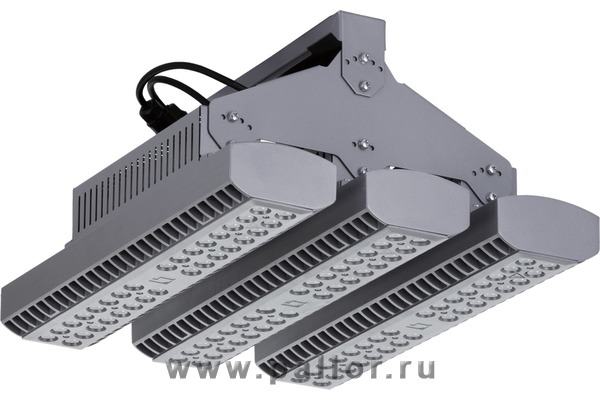

HB LED 225/300 Ex – три светодиодных модуля, соединенные кронштейнами, крепежный элемент (скоба) и взрывозащищенный коннектор для подвода питания и транзитного подключения.

Маркировка взрывозащиты:
2 Ex nA II T6 Gc X/Ex tc IIIC Tа80° Dc X – для светильников мощностью 75 Вт;
2 Ex nA II T5 Gc X/Ex tc IIIC Tа100° Dc X – для светильников мощностью 150 Вт, 225 Вт.
Знак «X» в маркировке взрывозащиты указывает на особые условия применения, а именно: очистка должна осуществляться влажной тканью; запрещается эксплуатировать светильник без надежного заземления; при повреждении корпуса (его составных компонентов) эксплуатация светильника должна быть прекращена. Запрещается также намеренное изменение конструкции (сверление или т.п.).
Подключение: с помощью взрывозащищенного коннектора, кабель трехжильный 3х0,75~4 мм2 (L+N+PE) c винтовой фиксацией жил. Для модификаций HB LED 150/200, HB LED 225/300 предусмотрено транзитное подключение.
Источник питания: встроенный, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС).
Диаметр питающего кабеля: 6-12 мм.
Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали.
Коннекторы для подвода питания: сертифицированные в соответствии с ТР ТС 012/2011, входят в комплект поставки.
Вид взрывозащиты – «неискрящее оборудование («nA»), «оборудование с видом взрывозащиты от воспламенения пыли («t»).

Температурный режим от -60°C до +55°C, -40°C до +40°C (для модификаций HB LED Ex with pole mounting).
Коэффициент пульсации ≤ 5%. Цветопередача Ra>70. Температура цвета: 5000 К - белый свет с холодным оттенком. Высокая светоотдача - более 110 лм/Вт.

Светильник упакован в индивидуальную картонную коробку. Светильник поставляется с элементом крепления (скобой) и коннектором для подключения к сети.
Заводская гарантия - 3 года.

Область применения

Промышленный светильник применяется в нефтегазовой и нефтехимической промышленности, на открытых палубах морских судов, платформ и иных объектов, поднадзорных РМРС (Российский Морской Регистр Судоходства).
