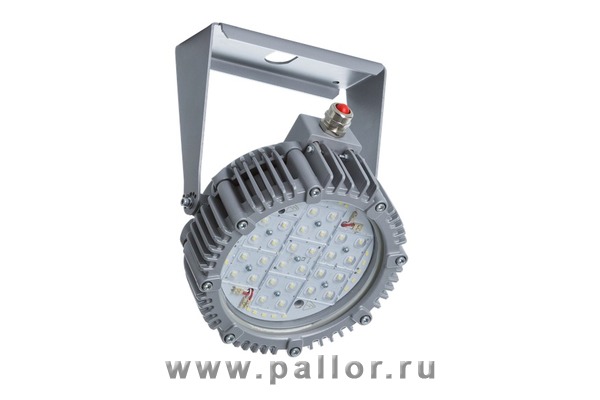

Светильник ZENITH LED Ex

Установка

Взрывозащищенный светодиодный светильник. Монтируется на поверхность потолка или стены с помощью универсальной поворотной скобы. Крепится на трубу с помощью взрывозащищенного кабельного ввода или с помощью поворотной скобы, навинчивая ее на трубу. Возможно крепление на крюк.

Конструкция

Оптическая часть: рассеиватель плоский или в форме полусферы из защитного боросиликатного стекла. Взрывонепроницаемое соединение рассеивателя с корпусом.
Корпус выполнены из литого алюминиевого сплава без примесей меди, окрашен порошковой краской в серый цвет. В корпусе располагаются светодиодный модуль, блок питания и винтовые клеммы для подключения питания. В модификациях без драйвера в качестве источника питания выступает схема снижения коэффициента пульсаций.
Простой монтаж и подключение, благодаря оригинальной конструкции светильника: верхняя часть корпуса крепится к горизонтальной поверхности либо на трубу, а нижняя часть корпуса, после выкручивания соединительных невыпадающих винтов, под собственным весом открывается и фиксируется в  нужном положении, тем самым руки монтажника остаются свободными и не надо удерживать светильник на весу для подключения питания. Бездрайверные модификации комплектуются схемой снижения коэффициента пульсаций, что позволяет использовать их на технологии Acrich и в производственных помещениях, где присутствуют взрывоопасные смеси согласно маркировке взрывозащиты.

Виды взрывозащиты:  «d» (взрывонепроницаемая оболочка), «t» (оборудование с видом взрывозащиты от воспламенения пыли).

Дополнительные опции:
DEUS ME6 - блок беспроводного управления освещением
EM - блок аварийного освещение (бездрайверные модификации).

Зоны применения:
по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079
Маркировка взрывозащиты:
1 Ex d IIC T6 Gb/Ex tb IIIC Ta80°C Db – для мощностей 30, 50 Вт
1 Ex d IIC T5 Gb/Ex tb IIIC Ta100°C D5 – для мощностей
Подключение: пружинные клеммные зажимы, 3×2,5 мм2 (L+N+PE). Предусмотрена возможность транзитного подключения
Отверстия для ввода питающего кабеля: М25×1,5 (2 шт.)
Источник питания (для соответствующих модификаций): встроенный, расположен в отдельном объеме, соответствует ГОСТ Р 51318.1-99 по электромагнитной совместимости (ЭМС).
Коэффициент пульсаций (для бездрайверных версий на светодиодах Acrich): не более 10%.
Диаметр вводимого кабеля:
Бронированный кабель – 9…26 мм.
Небронированный кабель (в т. ч. для трубных кабельных вводов) – 10…20 мм
Заземление: внутреннее и внешнее, винты М5 из коррозионно стойкой фрикционно безопасной стали
Кабельные вводы: сертифицированные в соответствии с ТР ТС 012/2011, заказываются дополнительно.
Светильники поставляются с отверстиями для ввода кабеля, заглушенными сертифицированными взрывозащищенными заглушками. Светильники со способом монтажа «на трубу» поставляются в комплекте с взрывозащищенным кабельным вводом для трубной проводки LT-EBM2M2GBNS (материал корпуса – никелированная латунь, уплотнения из силикона, присоединительная резьба – М25х1,5/G3/4’’).

Температурный режим от -60°C до +55°C. Температура цвета 5000 К. Индекс цветопередачи >75.

Заводская гарантия 18 месяцев.

Область применения

Применяется в нефтегазовой и нефтехимической промышленности. Освещение наружное и внутреннее (взрывоопасных зон в помещениях). Применяется в шахтах и рудниках, где существует опасность взрыва рудничного газа или горючей пыли.
