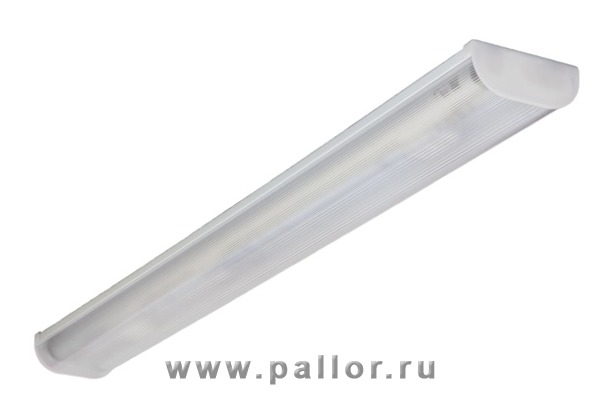

Светильник TLPL T5

Производитель Технолюкс (TechnoLux)

Пластиковые светильники, под лампу Т5

Доступны 14  модификаций (1х14 - 2х80 Вт)

по запросу Купить



Информация
Характеристики
  •  Изделие соответствует стандартам РФ
  •  Изделие соответствует стандартам ЕС
  •  Степень защиты светильника IP20
  •  Климатическое исполнение УХЛ4
  •  Номинальное напряжение 220В
  • Знак заземления (Класс защиты I от поражения электрическим током)
  • Допускается монтаж светильников на поверхность из нормально-воспламеняемых материалов
  • В светильник возможна установка блока аварийного питания
Сфера применения
  • Общественные здания
  • Коридоры
  • Супермаркеты и торговые центры
  • Детсады, школы, ВУЗы
  • Медцентры и чистые комнаты
  • Спортзалы и спортплощадки
Модификации светильника TLPL T5
Артикул Код Мощность, Вт Тип балласта Цоколь Размеры, мм Масса, кг Цена, руб Ед.изм Заказ
TLPL 224 TLPL 224 7107 2х24 ЭПРА (ЕС) (T5, G5) 589х142х77 По запросу
В корзину
TLPL 114 TLPL 114 6858 1х14 ЭПРА (ЕС) (T5, G5) 589х77х77 1.00 По запросу
В корзину
TLPL 124 TLPL 124 6889 1х24 ЭПРА (ЕС) (T5, G5) 589х77х77 1.00 По запросу
В корзину
TLPL 128 TLPL 128 7138 1х28 ЭПРА (ЕС) (T5, G5) 1189х77х77 По запросу
В корзину
TLPL 135 TLPL 135 6919 1х35 ЭПРА (ЕС) (T5, G5) 1489х77х77 По запросу
В корзину
TLPL 149 TLPL 149 6957 1х49 ЭПРА (ЕС) (T5, G5) 1489х77х77 По запросу
В корзину
TLPL 154 TLPL 154 6955 1х54 ЭПРА (ЕС) (T5, G5) 1189х77х77 По запросу
В корзину
TLPL 180 TLPL 180 7039 1х80 ЭПРА (ЕС) (T5, G5) 1489х77х77 По запросу
В корзину
TLPL 214 TLPL 214 7077 2х14 ЭПРА (ЕС) (T5, G5) 589х142х77 По запросу
В корзину
TLPL 228 TLPL 228 7176 2х28 ЭПРА (ЕС) (T5, G5) 1189х142х77 По запросу
В корзину
TLPL 235 TLPL 235 7213 2х35 ЭПРА (ЕС) (T5, G5) 1489х142х77 По запросу
В корзину
TLPL 249 TLPL 249 7251 2х49 ЭПРА (ЕС) (T5, G5) 1489х142х77 По запросу
В корзину
TLPL 254 TLPL 254 7299 2х54 ЭПРА (ЕС) (T5, G5) 1189х142х77 По запросу
В корзину
TLPL 280 TLPL 280 7336 2х80 ЭПРА (ЕС) (T5, G5) 1589х142х77 По запросу
В корзину

Описание светильника TLPL T5

Установка

Светильник накладной предназначен для крепления на поверхность потолка. Возможность крепления светильников к подвесным потолкам типа Армстронг и Грильято с помощью специального комплекта (код заказа - 15039). Для установки светильников TLPL236/228/254 в спортивных залах предусмотрена защитная сетка/решётка "Sport" (код заказа - 12014).

Популярные модификации

  • TLPL 224
  • TLPL 280
  • TLPL 154

Конструкция

Оптическая часть - рассеиватель выполнен из светостабилизированного полистирола. Торцевые крышки из белого АВС-пластика.

Корпус изготовлен из белой листовой стали.

Пускорегулирующая аппаратура (ПРА) Helvar, Osram, Philips: в модификации EL - электронный балласт, класс EEI=A2, cos >=0,95, коэффициент пульсаций

Патроны BJB для ламп с цоколем G5 и G13 (в зависимости от модели светильника).

Клеммная колодка - Tridonic

Каждый светильник упакован в картонную коробку.

Область применения

Общее освещение офисов, магазинов, торговых залов,помещений ЖКХ, общеобразовательных и медицинских учреждений.

Традиционно принято считать, что потолочные накладные светильники подходят только для монтажа непосредственно на поверхность потолка, однако в ряде случаев более выгодным станет расположение светильника на подвесах, если Конструкция светильника позволяет это сделать. Наиболее уместны светильники на подвесах будут в помещениях с высокими потолками - к примеру, в торговых центрах или бассейнах.

Инструкция по установке защитной решётки на светильник TLPL (2х-ламповый)

  1. Подготовить к установке светильник TLPL (со светильника снять рассеиватель).
  2. На поверхности для крепления светильника выполнить 6 отверстий под винты согласно размерам схемы (зависит от типа светильника).
  3. Закрепить на поверхности кронштейны (2 штуки) с помощью винтов (в комплект не входят).
  4. Закрепить светильник на поверхности через кронштейн с помощью винтов (в комплект не входят).
  5. Установить рассеиватель на светильник TLPL.
  6. Установить на кронштейны сетку и закрепить её с помощью угольников и специальных винтов.


Габаритные характеристики и КСС светильника


  • TLPL114

  • TLPL124

  • TLPL128

  • TLPL135

  • TLPL149

  • TLPL154

  • TLPL180

  • TLPL214

  • TLPL224

  • TLPL228

  • TLPL235

  • TLPL249

  • TLPL254

  • TLPL280

  • Конусная диаграмма TLPL135

  • Конусная диаграмма TLPL228

  • Конусная диаграмма TLPL235

  • Конусная диаграмма TLPL249

  • Конусная диаграмма TLPL254

  • Конусная диаграмма TLPL280


Дополнительные фотографии светильников


  • TLPL114/124

  • TLPL135/154

  • TLPL214/224

  • Защитная решетка для TLPL228/254

  • Крепления к потолкам Армстронг и Грильято
