Светильник POLARIS Ex

Установка

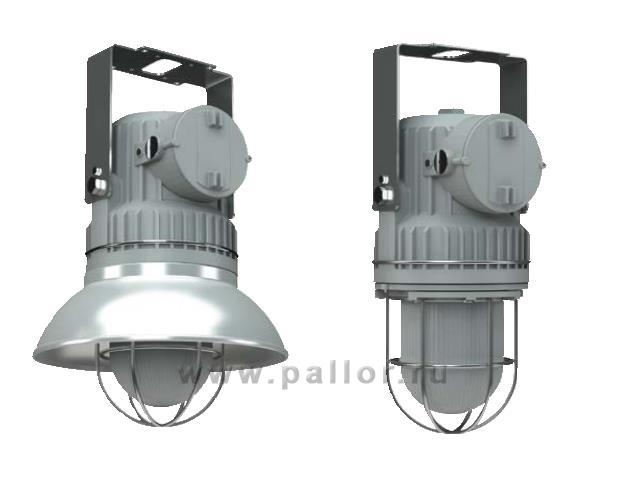

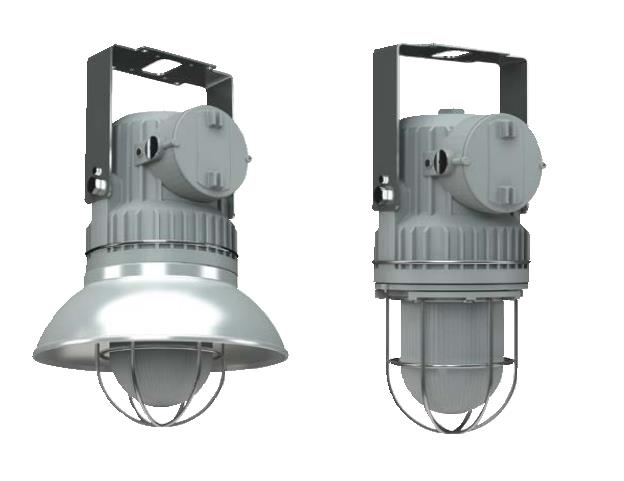

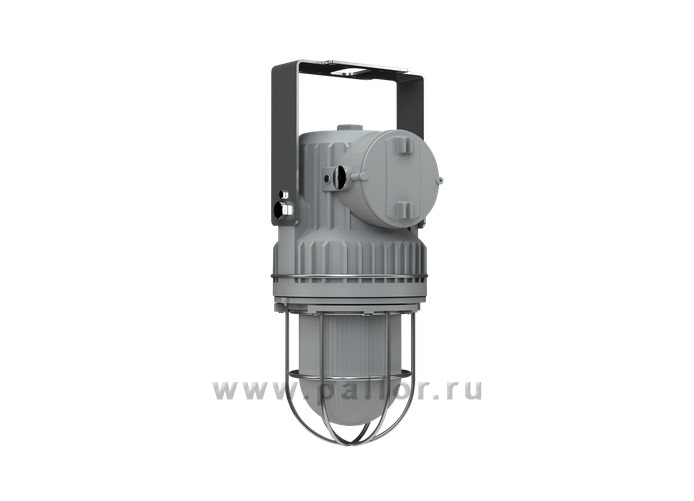

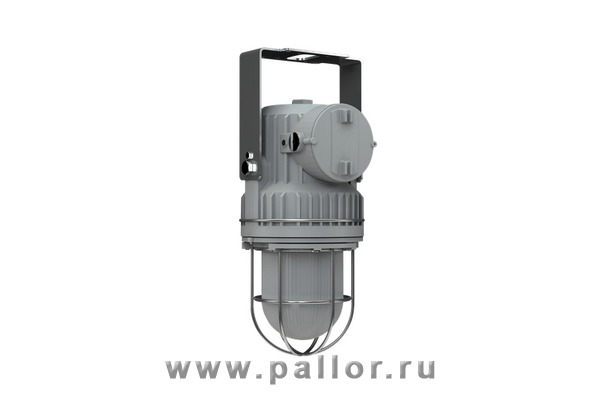

Взрывозащищенный светильник под МГЛ и натриевые лампы. Монтируется на ровную поверхность с помощью универсальной поворотной скобы (В). Возможно крепление на трубу (G), кроме светильников мощностью 400 Вт.

Конструкция

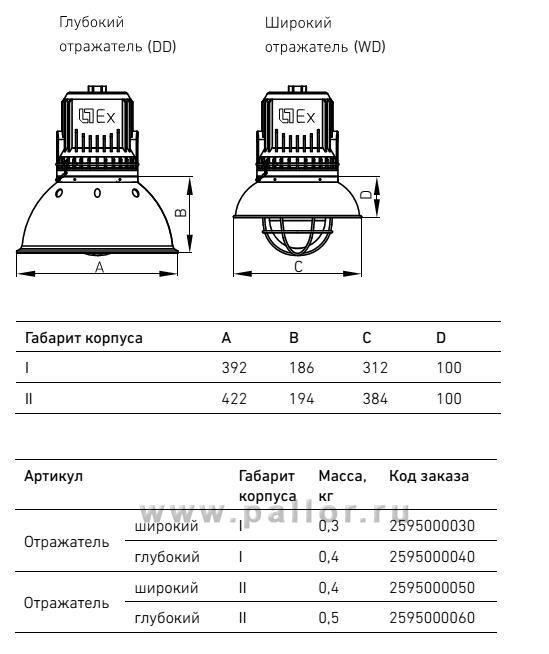

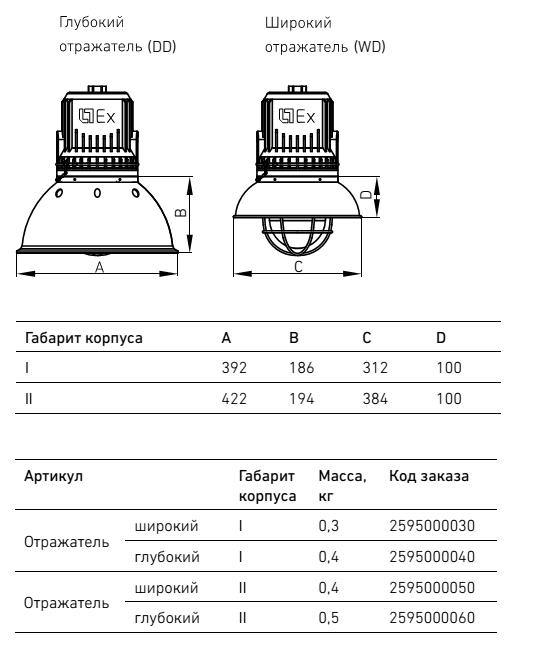

Оптическая часть: рассеиватель из ударопрочного боросиликатного стекла, металлическая решетка. Алюминиевые отражатели (глубокий (DD) или широкий (WD)) заказываются отдельно. Взрывонепроницаемое соединение рассеивателя с корпусом.
Корпус выполнены из модифицированного алюминиевого сплава без примесей меди, окрашен порошковой краской в цвет RAL7040. Пускорегулирующая аппаратура, патроны для ламп и клеммы расположены в отдельном отсеке.
Виды взрывозащиты:  «d» (взрывонепроницаемая оболочка), «t» (оборудование с видом взрывозащиты от воспламенения пыли).

Зоны применения:
по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079
Маркировка взрывозащиты – 1 Ex d IIC T4 Gb/Ex tb IIIC Ta130°C Db
Подключение: винтовые клеммные зажимы, 3х1,5~4 мм2 (L+N+PE). Предусмотрена возможность транзитного подключения.
Отверстия для ввода питающего кабеля: М25х1,5 (3 шт.)
Пускорегулирующая аппаратура: встроенная, ЭмПРА или (опционально) ЭПРА, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС).
Диаметр вводимого кабеля: бронированный кабель - 9…26 мм, небронированный кабель (в т.ч. для трубных кабельных вводов) - 10…20 мм.
Заземление: внутреннее и внешнее, винты М5 из коррозионно стойкой фрикционно безопасной стали.
Кабельные вводы: сертифицированные в соответствии с ТР ТС 012/2011, заказываются дополнительно. Светильники поставляются с отверстиями для ввода кабеля, заглушенными сертифицированными взрывозащищенными заглушками. Светильники со способом монтажа «на трубу» поставляются в комплекте с взрывозащищенным кабельным вводом для трубной проводки LT-EBM2M2GBNS (материал корпуса никелированная латунь, уплотнения из силикона, присоединительная резьба – М25х1,5/G3/4’’).

HPS - натриевая лампа высокого давления
MH - металлогалогенная лампа

Температурный режим от -60°C до +55°C.

Заводская гарантия 18 месяцев.

Область применения

Применяется в нефтегазовой и нефтехимической промышленности во взрывоопасных зонах. Установка внутренняя или наружная. Применяется на открытых палубах морских судов, платформ и иных объектов, поднадзорных РМРС (Российский Морской Регистр Судоходства).
