Светильник ATLAS LED Ex

Внимание! С 10.04.2018 г. выводятся из ассортимента модификации светильника ATLAS LED Ex мощностью 20, 30, 50, 70, 100, 120 Вт. Рекомендуем альтернативные светильники серии ZENIT LED Ex.


Установка

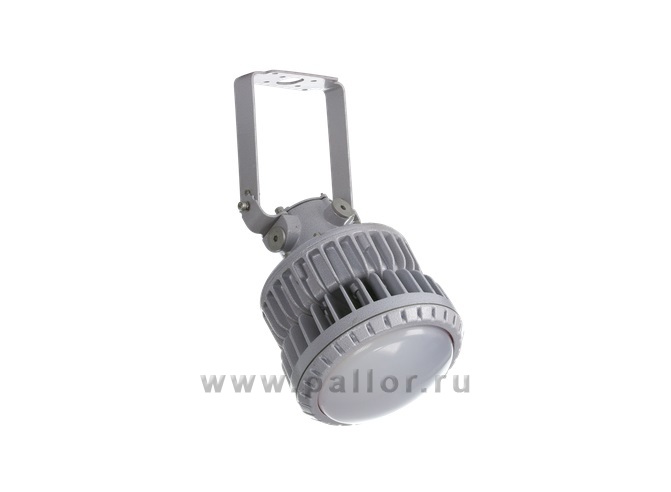

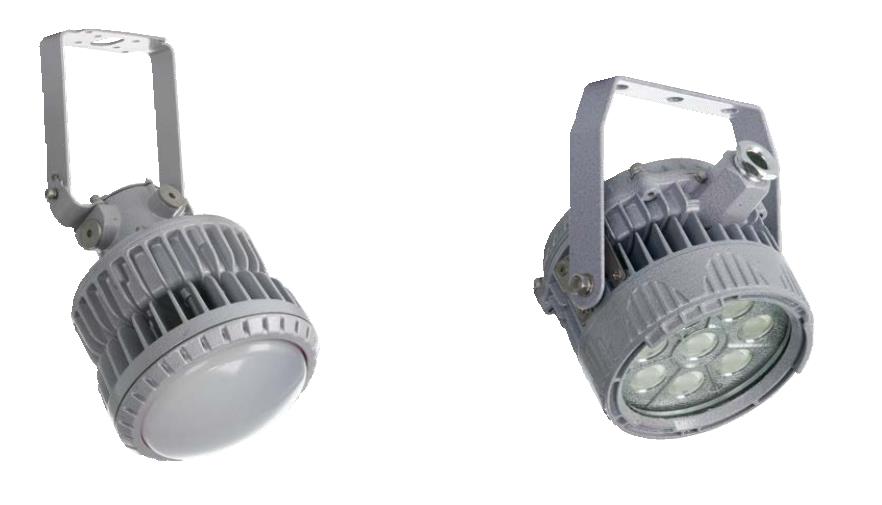

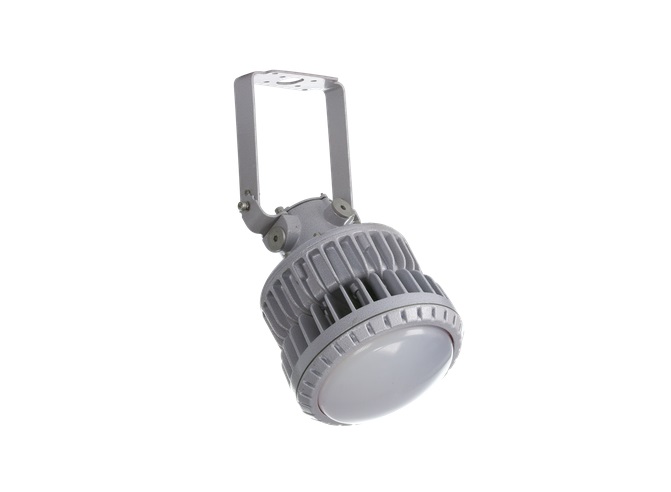

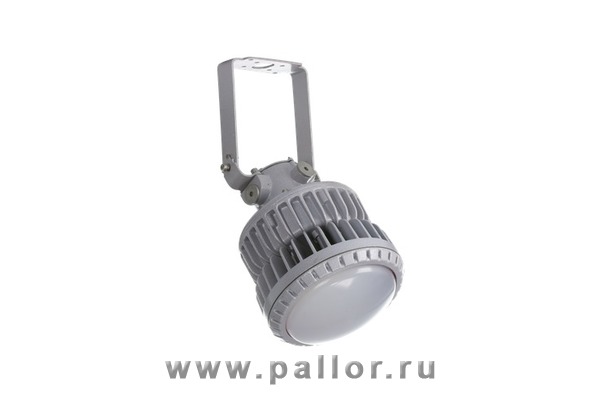

Взрывозащищенный светодиодный светильник. Монтируется на поверхность потолка или стены с помощью универсальной поворотной скобы. Модификации мощностью 20 и 30 Вт. крепятся на трубу с помощью взрывозащищенного кабельного ввода для трубной проводки LT-EBM2M2GBNS.

Конструкция

Оптическая часть: рассеиватель из защитного боросиликатного стекла. Взрывонепроницаемое соединение рассеивателя с корпусом. Светодиоды СОВ.
Корпус выполнены из литого алюминиевого сплава без примесей меди, окрашен порошковой краской в серый цвет. Светодиодный модуль, блок питания и клеммы для подключения питания расположены в отдельном отсеке.

Виды взрывозащиты:  «d» (взрывонепроницаемая оболочка), «t» (оборудование с видом взрывозащиты от воспламенения пыли).

Зоны применения:
по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079.
Маркировка взрывозащиты:
1 Ex d IIC T6 Gb/Ex tb IIIC Ta80°C Db – для светильников мощностью 10 Вт, 20 Вт, 30 Вт;
1 Ex d IIC T5 Gb/Ex tb IIIC Ta100°C Db – для светильников мощностью 50 Вт, 70 Вт, 100 Вт, 120 Вт.
Подключение: винтовые клеммные зажимы, 3х1,5~4 мм2 (L+N+PE). Для модификаций ATLAS LED 50, ATLAS LED 70, ATLAS LED 100, ATLAS LED120 предусмотрено транзитное подключение.
Отверстия для ввода питающего кабеля:
М20х1,5 - для светильников ATLAS LED 10 (1 шт.)
М25х1,5 – для светильников ATLAS LED 20…ATLAS LED 120, ATLAS LED 20/30 (1 шт.), ATLAS LED 50…ATLAS LED 120 (4 шт.)
Источник питания: встроенный, расположен в отдельном объеме, соответствует ГОСТ Р 51318.15-99 по электромагнитной совместимости (ЭМС).
Диаметр вводимого кабеля:
Бронированный кабель:
ATLAS LED 10 – 6…20 мм
ATLAS LED20… ATLAS LED120 – 9…26 мм
Небронированный кабель (в т. ч. для трубных кабельных вводов):
ATLAS LED 10 – 3…16 мм
ATLAS LED20… ATLAS LED120 – 10…20 мм.
Заземление: внутреннее и внешнее, винты M5 из коррозионно стойкой фрикционно безопасной стали.
Кабельные вводы: сертифицированные в соответствии с требованиями ТР ТС 012/2011, заказываются дополнительно. Светильники поставляются с отверстиями для ввода кабеля, заглушенными сертифицированными взрывозащищенными заглушками.
Светильники со способом монтажа «на трубу» поставляются в комплекте с взрывозащищенным кабельным вводом для трубной проводки LT-EBM2M2GBNS (материал корпуса – никелированная латунь, уплотнения из силикона, присоединительная резьба – М25х1,5/G3/4’’).

Температурный режим от -60°C до +55°C. Температура цвета 5000 К. Индекс цветопередачи >75.

Заводская гарантия 18 месяцев.

Область применения

Применяется в нефтегазовой и нефтехимической промышленности. Освещение наружное и внутреннее (взрывоопасных зон в помещениях). Морские суда, плавучии сооружения.
